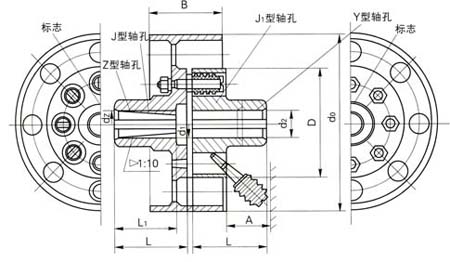

TLL型带制动弹性套柱联轴器标记示例：
TLL6弹性套柱销联轴器
主动端：J型轴孔、B型键槽，d1＝65mm，L＝142mm
从动端：J1型轴孔，B型键槽，d2＝70mm，L1＝107mm
TLL6联轴器（JB65×142/J1B70×107）GB4323-84
TLL型带制动轮弹性套柱销联轴器主要技术参数
| 型号 | 许用转矩MP (N·m) |
许用转速 n/(r·min-4) |
轴孔直径 d1/mm,d2/mm,dz/mm |
轴孔长度 | D0 mm |
D mm |
B mm |
A mm |
质量 kg |
转动惯量 kg·m2 |
许用相对位移 | |||
| Y型 | J、J1、Z型 | 径向 mm |
角向 | |||||||||||
| L/mm | L1/mm | L/mm | ||||||||||||
| TLL1 | 125 | 3800 | 25,28 | 62 | 44 | 62 | 200 | 130 | 85 | 45 | 8.3 | 0.05 | 0.3 | 1°30` |
| 30,32,35 | 82 | 60 | 82 | |||||||||||
| TLL2 | 250 | 3000 | 32,35,38 | 82 | 60 | 82 | 250 | 160 | 105 | 45 | 15.3 | 0.15 | 0.3 | 1°00` |
| 40,42 | 112 | 84 | 112 | |||||||||||
| TLL3 | 500 | 2400 | 40,42,45,48 | 112 | 84 | 112 | 315 | 190 | 132 | 45 | 30.0 | 0.45 | 0.3 | 1°00` |
| TLL4 | 710 | 2400 | 45,48,50,55,56 | 112 | 84 | 112 | 315 | 224 | 132 | 65 | 39.6 | 0.50 | 0.4 | 1°00` |
| 60,63 | 142 | 107 | 142 | |||||||||||
| TLL5 | 1000 | 2400 | 50,55,56 | 112 | 84 | 112 | 315 | 250 | 168 | 65 | 47.0 | 1.26 | 0.4 | 1°00` |
| 60,63,65,70 | 142 | 107 | 142 | |||||||||||
| TLL6 | 2000 | 1900 | 63,65,70,71,75 | 142 | 107 | 142 | 400 | 315 | 168 | 80 | 92.6 | 1.63 | 0.4 | 1°00` |
| 80,85,90,95 | 172 | 132 | 172 | |||||||||||
| TLL7 | 4000 | 1500 | 80,85,90,95 | 172 | 132 | 172 | 500 | 400 | 210 | 100 | 127.3 | 4.04 | 0.5 | 0°30` |
| 100,110 | 212 | 167 | 212 | |||||||||||
| TLL8 | 8000 | 1200 | 100,110,120,125 | 212 | 167 | 212 | 630 | 475 | 265 | 130 | 304.3 | 15.00 | 0.5 | 0°30` |
| 130 | 252 | 202 | 252 | |||||||||||
| TLL9 | 16000 | 1000 | 120,125 | 212 | 167 | 212 | 710 | 600 | 298 | 180 | 576.8 | 33.0 | 0.6 | 0°30` |
| 130,140,150 | 252 | 202 | 252 | |||||||||||
| 160,170 | 302 | 242 | 302 | |||||||||||
注：1、表中联轴器质量、转动惯量是近似值。
2、轴孔型式及长度L，L1可根据需要选取。
3、短时过载不得超过许用转矩Mp值的2倍
