名称：

503、218、603、1414型填料箱

简介：

9

产品详情

503常压碳钢填料箱（PN<0.1HG21537.3-92）

603常压不锈钢填料箱（PN<0.1HG21537.4-92）

218常压碳钢填料箱（PN<1HG5-218-81）

1414常压不锈钢填料箱（PN<1HG5-1414-81）

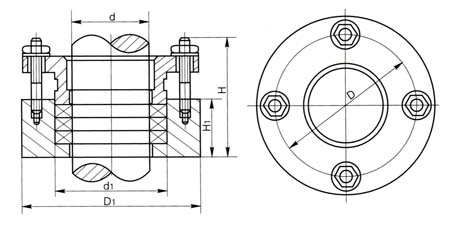

503、603型填料箱主要尺寸表

公称直径DN（d）	d1	D1	D	H	H1	压盖螺柱		重量
公称直径DN（d）	d1	D1	D	H	H1	数量	直径	重量
30	50	80	105	96	42	4	M10	3.5
40	60	90	120	96	42	4	M12	4.43
50	76	105	140	96	42	4	M12	7.1
60	86	115	150	112	55	4	M12	7.3
65	91	120	155	118	55	4	M12	7.5
70	96	125	160	120	60	4	M12	7.8
80	112	150	180	130	70	4	M16	9.0
90	122	160	190	130	70	4	M16	11.5
95	127	165	195	130	70	4	M16	13.0
100	132	170	200	130	70	4	M16	15.0
110	142	180	210	130	70	4	M16	28.0
120	160	195	235	150	85	8	M16	16.5
130	170	205	245	150	85	8	M16	21.0
140	180	215	250	150	85	8	M16	22.5
160	200	245	280	150	85	8	M16	28.0
180	220	270	310	150	85	8	M16	36.0
200	240	290	330	150	85	8	M16	46.0

218、1414型填料箱主要尺寸表

d	d1	D	D1	H	H1	压盖螺柱		重量
d	d1	D	D1	H	H1	数量	直径	重量
30	50	80	105	98	43	4	M10	4.2
40	60	90	120	96	43	4	M12	5.3
50	76	105	140	113	55	4	M12	8.5
65	91	120	150	113	55	4	M12	8.8
80	106	145	170	113	55	4	M12	10.8
95	127	170	200	130	67	4	M12	17.9
110	142	185	215	130	67	4	M12	19.2
130	162	200	230	130	67	4	M12	20.5
