名称:
传动轴,搅拌轴
简介:
9
产品详情

为方便设计和安装调试,在选用减速机、机架、联轴器,机械密封或填料箱、搅拌器后,可根据搅拌轴主参数d和L来选择搅拌轴,几家安装平面以上的搅拌轴尺寸由我公司根据所选机架来协调,无须设计单位出图。


搅拌轴材质代号
中间轴承中点至机架安装平面巨力(无釜内联轴器,省略)
带釜内联轴器分界面至机架安装平面巨力(无釜内联轴器,省略)
搅拌轴末端至最下层搅拌器中点距离
L/L1/L2-L为机架底平面至搅拌轴末端总长,L1、L2为搅拌器之间距离(只有一层L1,L2省略,有二层的L2省略)

搅拌轴直径
搅拌轴釜内部分的联结形式(C:配DT型刚性凸缘联轴器;D:配JQ或JJQ型夹壳联轴器;E:带焊接法兰式联轴器;F:带整体法兰式联轴器;G:整体轴,无釜内联轴器)

搅拌轴型式(A:不带搁圈;B:带搁圈,上装式;C:带搁圈,下装式)
搅拌轴代号

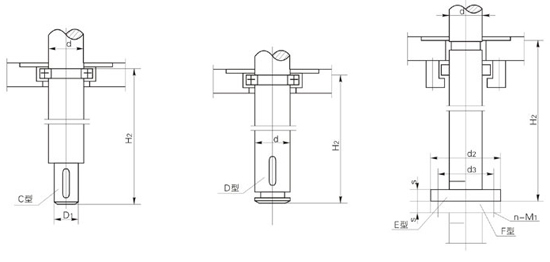

釜内轴头尺寸表

d
30
35
40
45
50
55
60
65
70
80
90
95
100
110
120
125
130
140
160
d1
25
30
35
40
45
50
55
60
65
75
85
90
90
100
110
115
120
125
140
d2
105
105
110
120
130
140
145
150
170
185
195
200
220
240
280
285
290
310
340
d3
70
70
75
85
95
105
110
115
125
140
150
155
170
190
210
215
220
235
265
s
25
25
25
25
25
30
30
30
35
35
35
35
40
40
45
45
45
50
60
n-M1
6-M12
6-M16
6-M20
8-M20
8-M24
8-M30
8-M36
H2
250
250
250
250
350
350
480
480
480
550
580
580
650
700
750
800
800
900
1000

附表-金属材料代号

代号
S1
S2
S3
S4
材料牌号
OCr18Ni11Ti(321)(1Cr18Ni9Ti)
OCr17Ni12Mo2(316)
OCr18Ni9(304)
OOCr19Ni11(304L)
代号
S5
S6
S6
S8
材料牌号
OOCr17Ni14Mo2(316L)
OCr18Ni12Mo2Ti
OCr18nI14Mo2Cul(316Cu)
OCr19Ni13Mo3(317)
代号
T1
T2
T3
T4
材料牌号
O235
20-35
20R 20g
45
代号
T5
T6
T7
T8
材料牌号
16Mng 16ZMnR
15MnVg 15MnVR
20Cr
40Cr
