QXSH型减速器外形尺寸，见图19、表22：

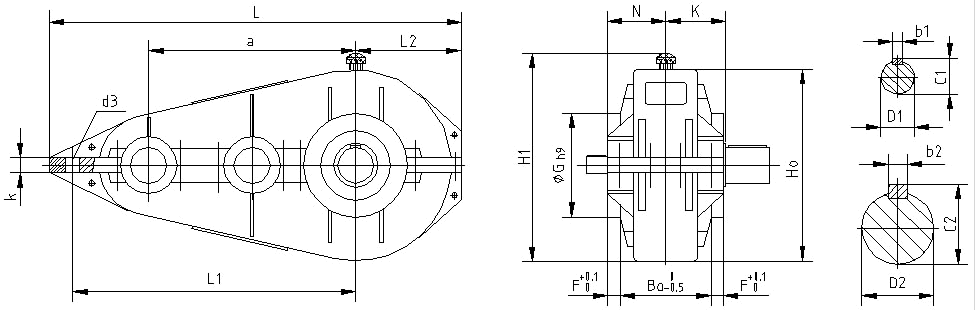

图19 QXSH型减速器外形尺寸
表22 QXSH型减速器外形尺寸
|
规
格 |
中 心 尺 寸 |
轮 廓 尺 寸 |
安 装 尺 寸 |
其 他 尺 寸 |
质量
(kg) | |||||||||
|
a |
H0 |
H1 |
L |
d3 |
L1 |
k |
G |
B0 |
F |
L2 |
N |
K | ||
|
250 |
250 |
245 |
515 |
480 |
18 |
335 |
20 |
150 |
154 |
18 |
140 |
100 |
103 |
69 |
|
320 |
320 |
310 |
335 |
670 |
24 |
460 |
25 |
160 |
165 |
20 |
183 |
120 |
125 |
127 |
|
400 |
400 |
376 |
411 |
815 |
30 |
565 |
32 |
190 |
200 |
20 |
215 |
140 |
145 |
211 |
|
500 |
500 |
466 |
490 |
990 |
36 |
700 |
40 |
220 |
260 |
25 |
250 |
175 |
180 |
334 |
|
630 |
630 |
606 |
630 |
1250 |
42 |
870 |
50 |
260 |
280 |
30 |
330 |
210 |
210 |
708 |
