SHL 型减速器外形尺寸，见图20、表23：

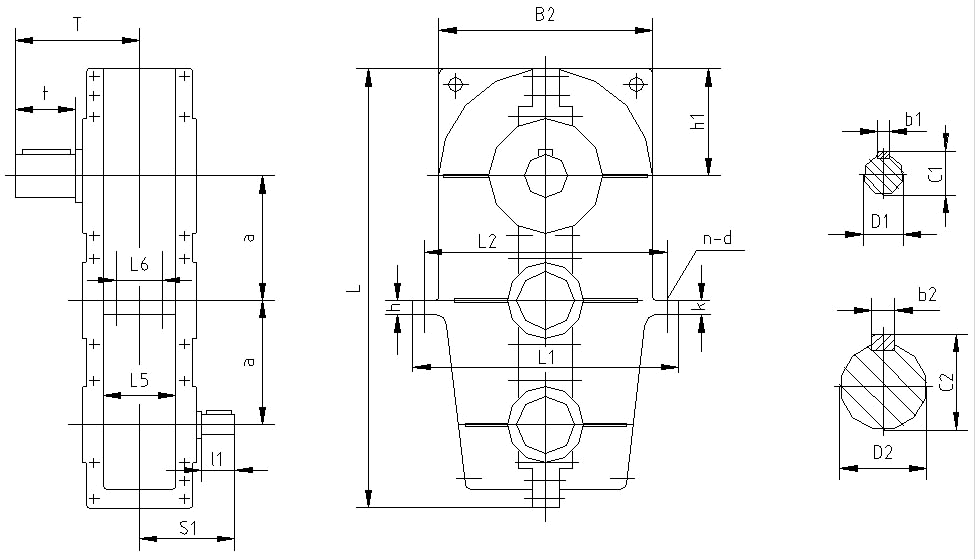

图20 SHL 型减速器外形尺寸
表23 SHL 型减速器外形尺寸
|
规
格 |
中 心 尺 寸 |
轮廓尺寸 |
地 脚 螺 栓 |
高 速 轴 伸 |
低 速 轴 伸 |
质量
(kg) |
|
a h1 h |
L B2 |
d n k L1 L2 L5 L6 |
D1 l1 c1 b1 s1 |
D2 t T c2 b2 | ||
|
125 |
125 110 20 |
460 220 |
14 4 20 280 250 77 50 |
18j6 28 20.5 6 100 |
38k6 58 130 41 10 |
52 |
|
145 |
145 118 20 |
518 236 |
18 4 22 320 280 92 55 |
22j6 36 25 8 115 |
48k6 82 160 51.5 14 |
62 |
|
175 |
175 148 20 |
618 296 |
18 4 22 370 335 108 72 |
30j6 58 33 8 150 |
60m6 105 203 64 18 |
105 |
|
215 |
215 185 25 |
760 370 |
22 4 25 460 415 125 80 |
35k6 58 38 10 165 |
75m6 105 215 79.5 20 |
190 |
