SHLD型减速器外形尺寸，见图21、表24：

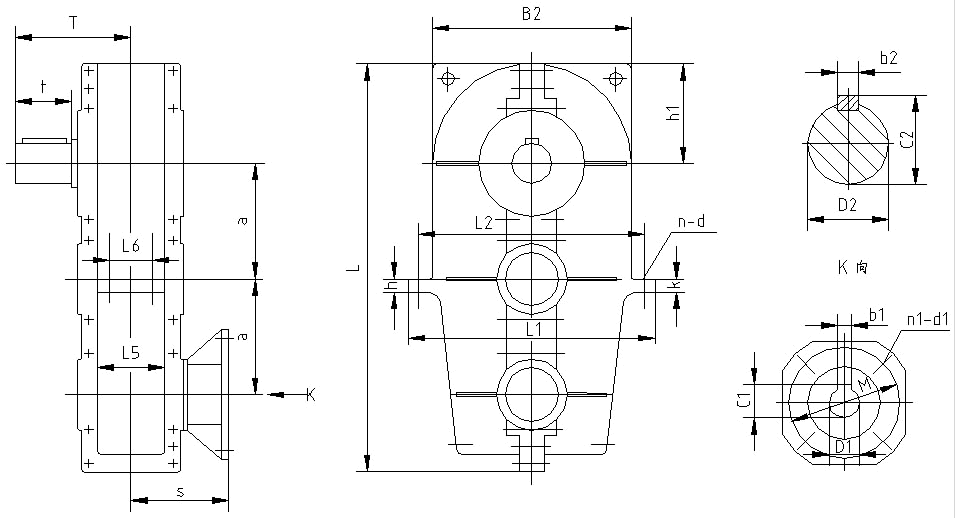

图21 SHLD型减速器外形尺寸
表24 SHLD型减速器外形尺寸
|
规
格 |
中心尺寸 |
轮廓尺寸 |
地 脚 螺 栓 |
输 入 轴 伸 |
低 速 轴 伸 |
参考电机(机座号) |
质量
(kg) |
|
a h1 h |
L B2 |
d n k L1 L2 L5 L6 |
D1 b1 c1 M s n1 d1 |
D2 t T c2 b2 | |||
|
125 |
125 110 20 |
460 220 |
14 4 20 280 250 77 50 |
19H7 6 21.8 165 103.5 4 12
24H7 8 27.3 165 113.5 4 12 |
38k6 58 130 41 10 |
80
90 |
58 |
|
145 |
145 118 20 |
518 236 |
18 4 22 320 280 92 55 |
24H7 8 27.3 165 121 4 12
28H7 8 31.3 215 131 4 15
28H7 8 31.3 215 131 4 15 |
48k6 82 160 51.5 14 |
90
100
112 |
69 |
|
175 |
175 148 20 |
618 296 |
18 4 22 370 335 108 72 |
28H7 8 31.3 215 146 4 15
28H7 8 31.3 215 146 4 15
38H7 10 41.3 265 166 4 15 |
60m6 105 203 64 18 |
100
112
132 |
115 |
|
215 |
215 185 25 |
760 370 |
22 4 25 460 415 125 80 |
28H7 8 31.3 215 146 4 15
38H7 10 41.3 265 181 4 15
42H7 12 45.3 300 211 4 19 |
75m6 105 215 79.5 20 |
112
132
160 |
210 |
