SHLDK型减速器外形尺寸，见图22、表25：

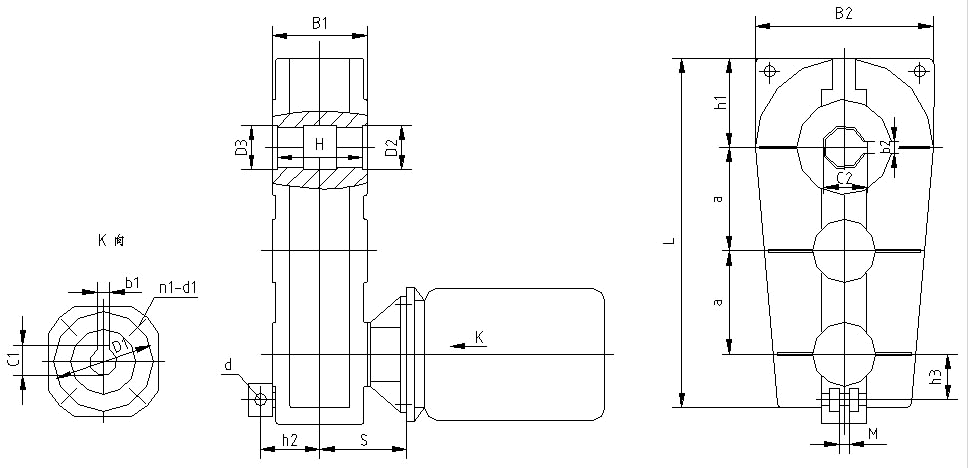

图22 SHLDK型减速器外形尺寸
表25 SHLDK型减速器外形尺寸
|
规
格 |
中心尺寸 |
轮 廓 尺 寸 |
安 装 尺 寸 |
电 机 联 接 尺 寸 |
输 出 尺 寸 |
参考电机(机座号) |
质量
(kg) |
|
a h1 |
L B1 B2 |
h2 h3 d M |
S b1 c1 D1 n1 d1 |
H D2 D3 c2 b2 | |||
|
125 |
125 110 |
460 126 220 |
76 65 16 20 |
105 6 21.8 165 4 12
115 8 21.8 165 4 12 |
94 45H7 53 48.8 14Js9 |
80
90 |
55 |
|
145 |
145 118 |
518 134 236 |
82 75 16 20 |
118 8 27.3 165 4 12
128 8 31.3 165 4 15
128 8 31.3 215 4 15 |
106 55H7 63 59.3 16Js9 |
90
100
112 |
65 |
|
175 |
175 148 |
618 154 296 |
92 75 16 20 |
138 8 31.3 215 4 15
138 8 31.3 215 4 15
158 10 41.3 265 4 15 |
140 70H7 78 74.9 20Js9 |
100
112
132 |
110 |
|
215 |
215 185 |
760 174 370 |
105 95 18 20 |
168 8 31.3 265 4 15
168 10 41.3 265 4 15
198 12 45.3 300 4 19 |
154 85H7 92 79.5 22Js9 |
112
132
160 |
200 |
