SHDK型减速器外形尺寸，见图10、表12：

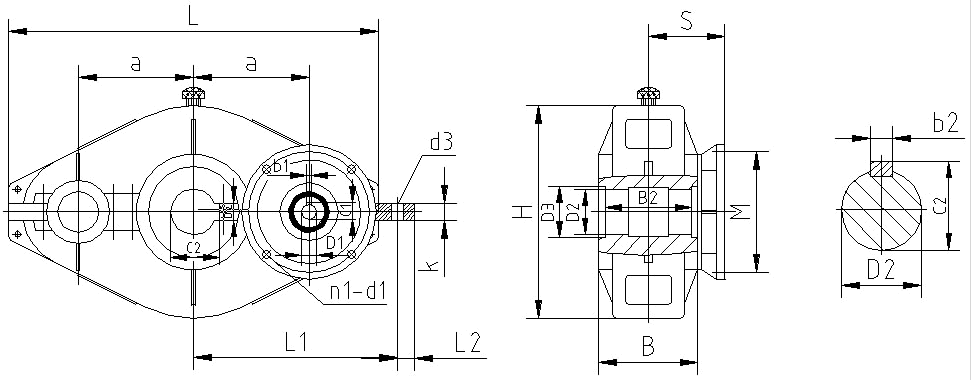

图10 SHDK型减速器外形尺寸
表12 SHDK型减速器外形尺寸
|
规格 |
中心尺寸 |
轮廓尺寸 |
安装尺寸 |
输 入 尺 寸 |
输 出 尺 寸 |
参 考
电 机 (机座号) |
质量（不含电机）kg |
|
a H |
B L L2 |
d3 L1 k |
D1 b1 c1 M S n1 d1 |
D2 D3 B2 c2 b2 | |||
|
125 |
125 224 |
126 410 20 |
18 230 20 |
19H7 6 21.8 165 103.5 4 12
24H7 8 27.3 165 113.5 4 12 |
45H7 53 94 48.8 14Js9 |
80
90 |
56 |
|
145 |
145 254 |
134 475 25 |
24 275 25 |
24H7 8 27.3 165 121 4 12
28H7 8 31.3 215 131 4 15
28H7 8 31.3 215 131 4 15 |
55H7 63 106 59.3 16Js9 |
90
100
112 |
67 |
|
175 |
175 320 |
154 585 30 |
30 320 32 |
28H7 8 31.3 215 146 4 15
28H7 8 31.3 215 146 4 15
38H7 10 41.3 265 166 4 15 |
70H7 78 140 74.9 20Js9 |
100
112
132 |
110 |
|
215 |
215 390 |
174 690 40 |
36 380 40 |
28H7 8 31.3 215 146 4 15
38H7 10 41.3 265 181 4 15
42H7 12 45.3 300 211 4 19 |
85H7 95 154 90.4 22Js9 |
112
132
160 |
200 |
|
255 |
255 444 |
200 810 45 |
42 445 45 |
38H7 10 41.3 265 190 4 15
42H7 12 45.3 300 220 4 19
48H7 14 51.8 300 220 4 19 |
100H7 110 176 106.4 28Js9 |
132
160
180 |
276 |
|
300 |
300 530 |
240 960 50 |
48 530 50 |
42H7 12 45.3 300 220 4 15
48H7 14 51.8 300 220 4 19
55H7 16 59.3 350 233 4 19 |
120H7 130 210 127.4 32Js9 |
160
180
200 |
482 |
